Aparatos para experimentos de mecánica cinemática y dinámica

Conjunto para el estudio de los movimientos rectilíneos Azeheb 62001104

Conjunto compacto, preciso y rentable para el estudio del movimiento rectilíneo (uniforme y variada). En este equipo se lanza una pelota de un electroimán y se ejecuta en un carril de aluminio. El tiempo de viaje se registra utilizando un temporizador y dos sensores fotoeléctricos en una guía metálica con escala milimétrica.

DESCRIPCION:

Especificación técnica:

Cronómetro AZB-30 USB

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,00001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Composición:

• 01 riel con una elevación de 10 cm montado sobre una base metálica con guía para sensores
• 02 sensor fotoeléctrico en gabinete de plástico
• 01 cronómetro digital multifunción AZB-30
• 01 fuente de alimentación de 12V / 2A
• 01 electroimán con dos terminales
• 01 esfera de metal Ø25mm
• 01 cable de conexión para electroimán de 1,5 m
• 02 cable de conexión para sensores
• 02 mango cabeza de plástico M6X30
• 02 esparcidor de aluminio
• 02 tuerca metálica para el montaje del sensor
• 01 mango cabeza de plástico M5X15
• 01 tuerca de plástico M5

Estudios:

• Movimiento Rectilíneo Uniforme (MRU).
• Movimiento Rectilíneo Uniformemente Variado (MRUV).

Riel lineal de aire Azeheb AZB-178

Se trata de un riel de aire con bajo coeficiente de fricción que permite más precisión al realizar experimentos. El manual adjunto con el producto saca el máximo provecho de los experimentos pues contiene gráficos y cálculos, además de las respuestas, que auxilian al profesor durante las clases. El embalaje ha sido especialmente desarrollado para almacenar los accesorios que componen el producto.

DESCRIPCION:

Sistema de almacenamiento:

Especialmente diseñado para facilitar la organización, el transporte y el almacenamiento de las piezas que componen el conjunto. El sistema está compuesto externamente de una forma de caja hecho en de corrugado. Internamente, el sistema tiene una cuna de plástico de alta resistencia con cavidades en forma de piezas para un ajuste perfecto y almacenamiento.
Tamaño: 1,2 m
Voltaje: Para 110VAC o para 220VAC

Especificación técnica Cronómetro AZB-30 USB:

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,00001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Composición:

• 02 carritos para riel en color negro
• 05 sensores fotoeléctricos con fijadores y cables
• 01 cronómetro digital AZB-30 USB
• 01 fuente de alimentación reductora para la baja tensión
• 01 cable de electroimán
• 01 electroimán con bornes y varilla
• 02 barreras para choque
• 01 horquilla de final de curso con apoyo en U para elástico
• 01 horquilla de final de curso con roldana con radios
• 01 carrete de hilo nº10
• 01 fijador de electroimán con botón de ajuste
• 01 fijador en U para choque
• 01 soporte para masas aforadas
• 02 masas aforadas de 50g con orificio central de Ø5mm
• 02 masas aforadas de 10g con orificio central de Ø5mm
• 04 masas aforadas de 20g con orificio central de Ø5mm
• 01 clavija para carrito para interrupción de sensor
• 06 tuercas mariposa
• 08 botones de ajuste de latón de 13mm
• 01 resorte
• 08 arandelas planas
• 01 clavija para carrito con gancho
• 01 clavija para carrito con hembrilla cerrada
• 01 clavija para carrito con aguja
• 01 clavija para carrito con masa adherente.
• 01 clavija para carrito con fijador para electroimán
• 10 elásticos circulares
• 01 adaptador para resorte
• 01 unidad de flujo de aire de 110/220V con potencia de 800W
• 01 cable de fuerza tripolar de 1,5m
• 01 manguera aspiradora de 2m x Ø1,5”
• 01 riel de aluminio con soportes
• 01 manual de montajes y experimentos

Estudios:

• Referencial, posición inicial y final.
• Movimiento Rectilíneo Uniforme (MRU).
• Movimiento Rectilíneo Uniformemente Variado (MRUV).
• 2ª Ley de Newton.
• Relación entre fuerza y aceleración.
• Relación entre masa y aceleración.
• Relación entre trabajo y energía cinética.
• Conservación de la energía mecánica.
• Impulso y cantidad de movimiento.
• Conservación de la cantidad de movimiento lineal.
• Choque elástico y choque inelástico.
• Movimiento Armónico Simple (MAS).
• Relación entre periodo y amplitud.
• Relación entre periodo y masa.

VIDEO

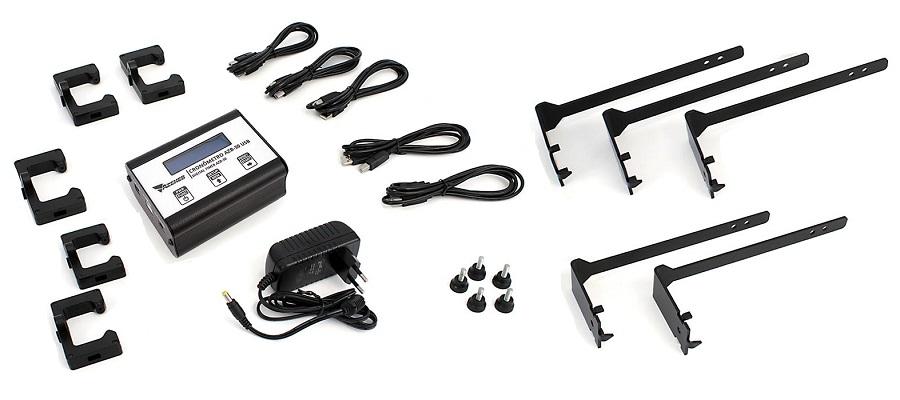

Conjunto de actualización para el riel lineal de aire (AZB-30) Azeheb 62001237

Conjunto para actualización de rieles de aire que poseen cronómetros de versiones anteriores al modelo AZB-30.

DESCRIPCION:

Especificación técnica del cronómetro AZB-30:

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,00001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Composición:

• 01 cronómetro AZB-30
• 01 fuente conmutada 12V / 2A
• 05 sensor fotoeléctrico modelo PGS-D10 montado en gabinete plástico con sistemas de fijación para utilización del sensor en diversas posiciones
• 05 cables de conexión para los sensores con conector RJ-45 de 8 vías
• 05 tornillo M6x16
• 01 cable para conexión (P2 x Banana)
• 05 soportes para sensor foto electrolítico PGS-D10 con el carril de aire AZEHEB

Conjunto de cinemática y dinámica Azeheb AZB-553

Conjunto para estudios de cinemática y dinámica. Carritos con ruedas de bajo fricción. La versatilidad del conjunto permite la realización de decenas de experimentos con montajes bastante simples.

Dos opciones para el cronómetro:

• Cronómetro AZB-30 USB
• Fotogate timer lite

DESCRIPCION:

Estudios:

• Referencial, posición Inicial y final.
• Movimiento Rectilíneo Uniforme (MRU).
• Movimiento Rectilíneo Uniformemente variado (MRUV).
• 2da Ley de Newton.
• Relación entre fuerza y aceleración.
• Relación entre masa y aceleración.
• Relación entre trabajo y energía cinética.
• Conservación de la energía mecánica.
• Impulso y cantidad de Movimiento.
• Conservación de la cantidad de movimiento lineal.
• Choque elástico y choque inelástico.
• Movimiento armónico simple (MHS).
• Relación entre período y amplitud.
• Relación entre período y masa.

Composición:

• Versión AZB-30
• 01 riel de aluminio de 1200 mm con canales para la fijación de accesorios, regla de acero milimétrica
• 02 base metálica para riel
• 04 pie nivelador
• 02 carrito metálico con ruedas rodantes de baja fricción y lugares para colocar accesorios
• 01 temporizador digital AZB-30 con entrada para cinco sensores, bobina y fuente de alimentación. Precisión de 1us, carenado de metal, pantalla LCD, 5 funciones, potencia de 12V / 2A
• 01 fuente de alimentación conmutada DC 12V / 2A
• 01 cable de conexión (banana / P4) para electroimán
• 02 sensor fotoeléctrico PGS-D10
• 02 cable de conexión para sensor
• 02 soporte para sensor
• 01 polea de radios rodantes de baja fricción
• 01 electroimán
• 01 soporte multipropósito para electroimán
• 01 accesorio de fin de curso para la fijación de elásticos
• 01 accesorio de fin de curso para la fijación de elásticos y polea roscada
• 04 amortiguadores magnéticos
• 02 barreras de choque
• 01 muelle helicoidal
• 02 pin para carro con gancho
• 01 pin para carro con aguja
• 01 pin para carro con masa adhesiva
• 01 pin para carro con cierre de electroimán
• 01 pasador roscado para masas medidas
• 01 regla con 10 aberturas
• 01 carrete de hilo
• 10 tuercas de plástico M5
• 10 tornillos M5X16
• 01 mango de cabeza de plástico M5x15
• 03 mango de plástico para la cabeza M6X16
• 01 soporte para masas medidas
• 02 masa medida 10 g
• 04 masa medida 20 g
• 03 masa medida 100g
• 10 elásticos

• Versión Photogate Timer Lite
• 01 riel de aluminio de 1200 mm con canales para la fijación de accesorios, regla de acero milimétrica
• 02 base metálica para riel
• 04 pie nivelador
• 02 carrito metálico con ruedas rodantes de baja fricción y lugares para colocar accesorios
• 01 cronómetro digital Photogate Timer Lite con entrada para dos sensores, bobina y alimentación. Precisión de 0,00001s, carenado de metal, pantalla LCD y 5 funciones. Dos botones de control. Alimentación 12V / 2A
• 01 fuente de alimentación conmutada DC 12V / 2A
• 01 cable de conexión (banana / P4) para electroimán
• 02 sensor fotoeléctrico PGS-D10
• 02 cable de conexión para sensor
• 02 soporte para sensor
• 01 polea de radios rodantes de baja fricción
• 01 electroimán
• 01 soporte multipropósito para electroimán
• 01 accesorio de fin de curso para la fijación de elásticos
• 01 accesorio de fin de curso para la fijación de elásticos y polea roscada
• 04 amortiguadores magnéticos
• 02 barreras de choque
• 01 muelle helicoidal
• 02 pin para carro con gancho
• 01 pin para carro con aguja
• 01 pin para carro con masa adhesiva
• 01 pin para carro con cierre de electroimán
• 01 pasador roscado para masas medidas
• 01 regla con 10 aberturas
• 01 carrete de hilo
• 10 tuercas de plástico M5
• 10 tornillos M5X16
• 01 mango de cabeza de plástico M5x15
• 03 mango de plástico para la cabeza M6X16
• 01 soporte para masas medidas
• 02 masa medida 10 g
• 04 masa medida 20 g
• 03 masa medida 100g
• 10 elásticos

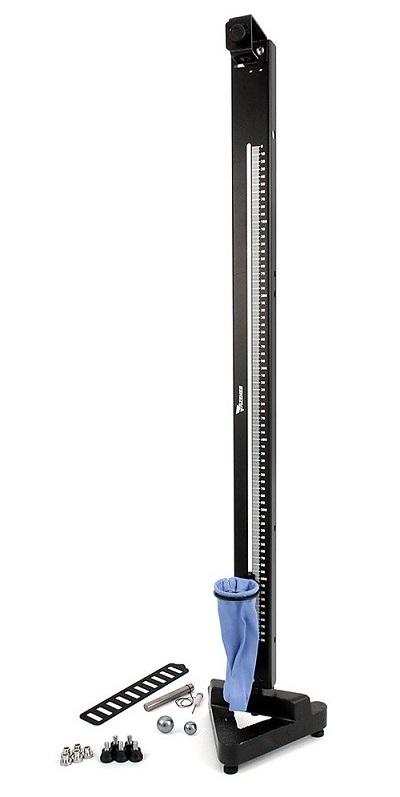

Caída Libre Azeheb AZB-446

Equipo para experimentos de caída libre. En este equipo, se lanza una pelota o una regla con 10 aperturas regulares y el tiempo de caída se puede medir usando el temporizador y sensores fotoeléctricos.

Se vende en dos versiones con 2 y 5 sensores.

DESCRIPCION:

Estudios:

• Caída libre.
• Determinación de la aceleración de la gravedad.
• Conservación de la energía mecánica.

Composición:

Versión de 2 Sensores
• 01 Trípode de hierro con patas niveladoras
• 01 Cronómetro digital AZB-30
• 01 Fuente de alimentación DC 12V/2A
• 01 Torre de metal de 90cm con escala graduada en milímetros, soporte para electroimán y riel para fijar los sensores
• 01 Electroimán con dos bornes y varilla
• 02 Esferas de acero: Ø20mm y Ø25mm
• 02 Sensores fotoeléctricos PGS-D10
• 02 Cable para conexión del sensor
• 01 Cable de electroimán
• 01 Bolsa para recoger la esfera
• 01 Soporte para bolsa
• 03 Tornillo con cabeza plastica M6x16
• 02 Nuez para fijación del sensor
• 01 Regla de metal con 10 aberturas de 1 cm
• 01 Soporte para regla de metal
• 01 Plomada magnética

Versión de 5 Sensores
• 01 Trípode de hierro con patas niveladoras
• 01 Cronómetro digital AZB-30
• 01 Fuente de alimentación DC 12V/2A
• 01 Torre de metal de 90cm con escala graduada en milímetros, soporte para electroimán y riel para fijar los sensores
• 01 Electroimán con dos bornes y varilla
• 02 Esferas de acero: Ø20mm y Ø25mm
• 05 Sensores fotoeléctricos PGS-D10
• 05 Cable para conexión del sensor
• 01 Cable de electroimán
• 01 Bolsa para recoger la esfera
• 01 Soporte para bolsa
• 06 Tornillo con cabeza plastica M6x16
• 05 Nuez para fijación del sensor
• 01 Regla de metal con 10 aberturas de 1 cm
• 01 Soporte para regla de metal
• 01 Plomada magnética

Especificación técnica del cronómetro USB AZB-30

• Pantalla LDC 2 × 16 con retroiluminación
• Resolución 0,000001s (1µs)
• 5 entradas digitales para conexión de hasta 5 sensores fotoeléctricos PGS-D10
• Conexión de salida polarizada para bobina con 8,5V / 1,5A
• Memoria para el almacenamiento de las medidas de cada función
• Botón de encendido
• Botón para retención momentánea y disparo de la bobina
• Protección contra cortocircuito
• Alimentación con fuente de alimentación entrada 110 / 220V con salida de baja tensión de 12V / 2A con conexión con enchufe NBR 14136
• Panel de policarbonato con visor protector del LCD transparente y teclas tipo táctil
• Montado en gabinete metálico
• Sistema de detección y prueba de los sensores
• Conexión USB y software para la recolección de datos
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores - bobina y sensores - y clave y sensores - ajuste para elegir el número de sensores que serán utilizados en el experimento]
• F2 [medición de tiempo de interrupción de 1 sensor o dos sensores o medición de tiempo entre sensores]
• F3 [medición de tiempo por número de interrupciones del sensor con configuración del número de interrupciones, para medición de período de péndulos o movimientos circulares]

Software para la adquisición de datos AZB-30 USB

Requisitos mínimos:

• Windows 7, Windows 8.1, Windows 10, 32 o 64 bits
• Procesador de 500 MHz o mayor (Windows 10 necesita un procesador de 1 GHz)
• Mínimo 512 MB de memoria RAM (Windows 10 necesita un mínimo de 1 GB a 32 bits y 2 GB a 64 bits)
• Espacio para la instalación de 10 MB
• Puerto USB

Accesorios para caída libre Azeheb 62001209

Conjunto recomendado para los clientes que están comprando el Riel lineal de aire, el conjunto para el estudio de los movimientos rectilíneos o el conjunto de cinemática y dinámica y quieren compartir el cronómetro (AZB-30 / Photogate Timer Lite) y sensores (PGS-D10) de los equipos indicados para optimizar su inversión.

DESCRIPCION:

Composición:

• 01 base de trípode de hierro con patas niveladoras
• 01 torre de metal de 90cm con escala graduada en milímetros, soporte para electroimán y riel para fijar los sensores
• 02 esferas de acero: Ø20mm y Ø25mm
• 05 nuez para fijación del sensor
• 05 tornillo con cabeza de plástico para fijación del sensor M6x16
• 01 tornillo con cabeza de plástico 1/4x11
• 01 regla de metal con 10 aberturas de 1cm
• 01 soporte para regla de metal
• 01 bolsa para recoger la esfera
• 01 soporte para bolsa
• 01 plomada magnética

Estudios:

• Caída libre.
• Determinación de la aceleración de la gravedad.
• Conservación de la energía mecánica.

Observaciones:

• En caso de compra del Conjunto de cinemática y dinámica o del Conjunto para el estudio de los movimientos rectilíneos, es necesario comprar el Electroimán.
• En caso de adquisición del Riel Lineal de Aire no hay necesidad de comprar el Electroimán.

Caída libre (Basic) Azeheb 62001254

Conjunto de accesorios para experimento de caída libre. Indicado para quien ya tenga el cronómetro AZB-30 o el cronómetro Photogate Timer Lite

DESCRIPCIÓN

Composición:

• 01 varilla de aluminio de 50 cm de longitud y marcas fijas de 5 cm en 5 cm para fijación del electroimán.
• 01 manija m5x20
• 01 electroimán con presilla
• 01 sensor de tiempo de vuelo TFS-D10
• 01 cable de conexión para el sensor
• 01 bola de acero 19mm

Experimentos:

• Conservación de la energía mecánica
• Determinación de la aceleración gravitacional

Elementos necesarios (se venden por separado):

• 62001226 Cronómetro Digital AZB-30
• 62001255 Photogate Timer Lite

Demostrador de la aceleración vertical Azeheb 62001054

En este aparato una bola cae en caída libre mientras que el otro es lanzado horizontalmente. Las dos bolas alcanzan el suelo al mismo tiempo, que demuestra que la aceleración vertical es independiente de la velocidad horizontal.

DESCRIPCION:

Composición:

• 02 esferas de metal de Ø15mm
• 01 lanzador con orificio para almacenar las esferas

Estudios:

• Lanzamientos horizontales
• Caída libre

Plano Inclinado Azeheb 62001101

Conjunto modular desmontable para el estudio del plano inclinado, fricción, MRU y MRUV. La versatilidad del sistema permite llevar a cabo docenas de experimentos con montajes bastante simples, permitiendo la manipulación del equipo por los estudiantes. Las piezas están diseñadas de forma modular, lo que permite una gran gama de estudios con un conjunto muy compacto y versátil.

Hecho con predominio en metal para garantizar una alta calidad y durabilidad, en un manejo intensivo.

Se suministra con un embalaje especial para el almacenamiento permanente de las piezas, ayudando en la organización de laboratorio.

DESCRIPCION:

Sistema de almacenamiento:

Especialmente diseñado para facilitar la organización, el transporte y el almacenamiento de las piezas que componen el conjunto. El sistema está compuesto externamente de una forma de caja hecho en de corrugado. Internamente, el sistema tiene una cuna de plástico de alta resistencia con cavidades en forma de piezas para un ajuste perfecto y almacenamiento.

Composición:

• 01 abrazadera de metal con dos botones de ajuste
• 01 varilla 405mm
• 01 dinamómetro de 2N con precisión de 0,02N
• 01 dinamómetro de 5N con precisión de 0,05N
• 01 rampa con regla de 400mm
• 01 abrazadera de metal con botón de ajuste y varilla de 3cm
• 02 masas aforadas de 50g
• 01 carrito
• 01 bloque de madera con base de caucho con gancho
• 01 bloque de madera con gancho
• 01 cronómetro digital manual
• 01 placa de PVC blanca con orificio
• 01 botón de ajuste con cabeza de plástico con tuerca mariposa
• 01 rampa auxiliar
• 01 base de trípode con botón de ajuste
• 01 transportador de 90° con flecha indicadora
• 01 rodillo para movimiento rectilíneo
• 01 botón de ajuste de latón
• 01 unidad de almacenaje 40x50cm
• 01 manual de montajes y experimentos.

Estudios:

• Coeficiente de fricción cinemático.
• Relación entre el coeficiente de fricción y el área de la superficie de contacto.
• Relación entre el coeficiente de fricción y la naturaleza de la superficie de contacto.
• Relación entre el coeficiente de fricción y la fuerza normal de reacción.
• Descomposición de fuerzas en el plano inclinado.
• Movimiento rectilíneo uniformemente variado.
• Posición final.
• Posición inicial.
• Ángulo crítico.
• Velocidad promedio.
• Aceleración promedio.
• Fuerza de fricción estática.
• Fuerza de fricción cinemática.
• Coeficiente de fricción estática.
• Movimiento rectilíneo uniforme.

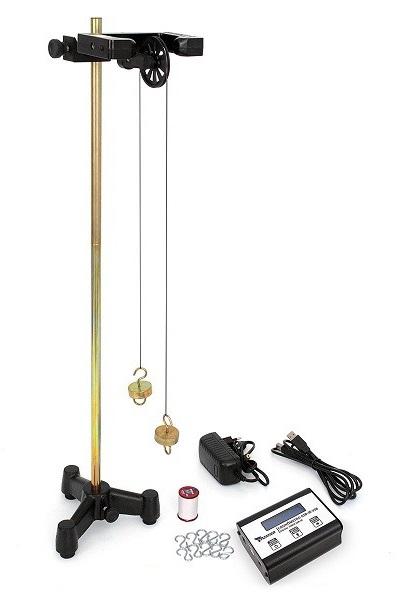

Máquina de Atwood Azeheb AZB-175

Equipo para montaje y análisis de la famosa máquina de Atwood, que fue inventada en 1784 por George Atwood. En este equipo podemos analizar el movimiento de masas desbalanceadas en una máquina de Atwood utilizando los conceptos de cinemática y dinámica.

Vendido en dos versiones una con el cronómetro y el sensor y otro sin cronómetro y sensor.

La versión sin cronómetro y sensor es indicada para clientes que ya poseen el cronómetro AZB-30 USB y el sensor PGS-D10, o bien ya están adivinando un producto que posee estos dos ítems.

Opciones:

• Con cronómetro y sensor
• Sin cronómetro y sensor

DESCRIPCIÓN:

Composición:

• 01 trípode de hierro
• 01 par de varillas acoplables
• 01 varilla para sensor ***
• 01 pin de fijación para sensor ***
• 01 abrazadera metálica
• 01 cable de conexión al sensor ***
• 01 cronómetro digital (AZB-30) ***
• 01 sensor fotoeléctrico PGS-D10 ***
• 02 masas 50g
• 01 fuente de alimentación 01 Vdc 12 / 2A ***
• 10 masa tipo S
• 01 carrete línea

Estudios:

• Cinemática y Dinámica

Observación:

*** Sólo en la versión con cronómetro y sensor

VIDEO

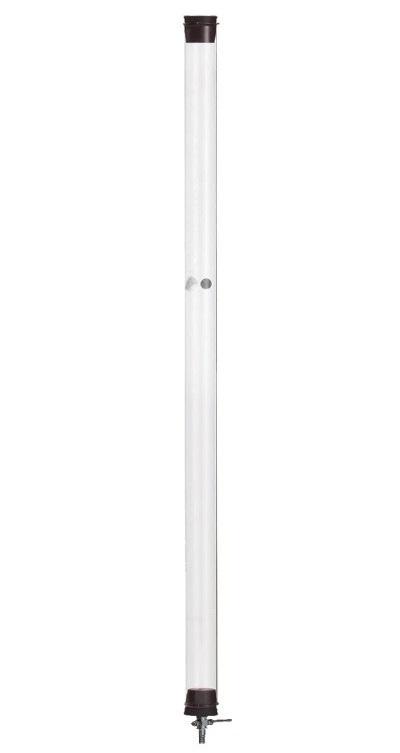

Tubo de Newton Azeheb 62001125

Fácil de utilizar, nuestro Tubo de Newton con moneda y la pluma se puede utilizar para llevar a cabo el experimento clásico de un objeto ligero caer a la misma velocidad como un objeto más pesado cuando se elimina la resistencia del aire de la ecuación. La demo incluye un disco de metal, una pluma y un tubo de caída libre transparente.

DESCRIPCION:

• El tubo de acrílico es de 100 cm de largo y 3,75 cm de diámetro y está equipado con una válvula de evacuación.
• Se puede utilizar cualquier bomba de vacío eléctrica que alcanza 24-27inHg.

VINCULOS RELACIONADOS

Regresar a la página general de aparatos de Azeheb
Regresar a la página general física

Equipos Azeheb:
- Acustica y ondas
- Basic - electricidad
- Electromagnetismo
- Electrostática
- Física moderna
- Magnetismo
- Mecánica
- Óptica
- Termodinámica

Volver arriba

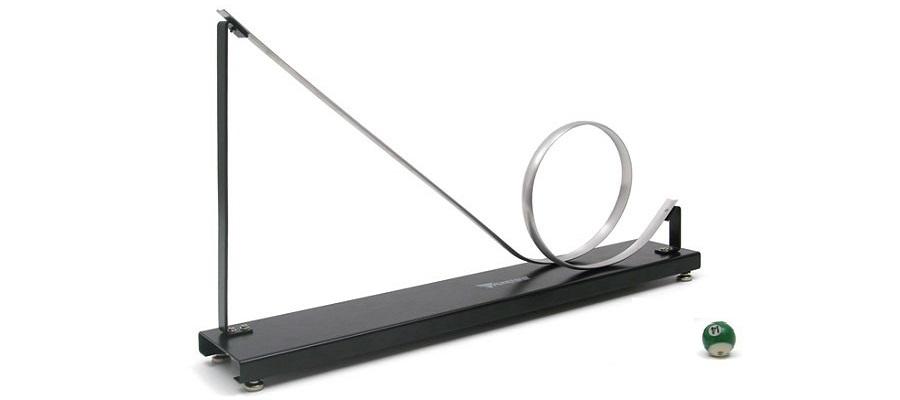

Looping Azeheb 62001084

Equipo para estudio del looping.

DESCRIPCION:

• 01 base de metal de 12x65cm con 2 torres de metal: la más alta con 38cm y la más pequeña con 8cm y un riel de aluminio para desplazamiento de la esfera con un rizo de Ø20cm
• 01 esfera

Estudios:

• Conservación de energía.
• Lanzamiento oblicuo.

Doble cono Azeheb 62001069

En esta demostración, contrario a la intuición, el doble cono parece rodar por la rampa, pero su centro de gravedad ha caído.

DESCRIPCIÓN:

Composición:

01 Rampa de madera (LxWxH) 460x170x50mm

01 Doble cono de plástico (LXO) 160x80mm

Cronómetro digital AZB-30 USB Azeheb AZB-425

El temporizador digital para medir intervalos de tiempo utilizando sensores fotoeléctricos. Se permite el uso de hasta 5 sensores. También tiene el control a una bobina, precisión 1μS y software para la adquisición de datos.

Haga clic aquí y descargue el software para la adquisición de datos.

DESCRIPCION:

Especificación técnica:

• Display LDC 2 × 16 con luz de fondo
• Resolución (0,000001s 1us)
• 2 entradas / salidas digitales para la conexión de hasta 2 sensores fotoeléctricos
• Conexión de salida polarizada para bobina con 8,5V / 1.5A
• Memoria para el almacenamiento de las mediciones de cada función
• El botón de encendido / apagado
• Botón para la retención momentánea y el tiro de la bobina
• Protección contra cortocircuitos
• Fuente de alimentación DC 12V/2A
• El panel de policarbonato con el protector de pantalla LCD y botones
• Sistema de detección y de los sensores
• Conexión USB y software para la adquisición de datos.
• Tres funciones:
• F1 [medición del intervalo de tiempo entre los sensores y la bobina]
• F2 [medición del tiempo de interrupción de los sensores]
• F3 [medición del tiempo del número de interrupciones en el sensor]

Software para la adquisición de datos AZB-30 USB

Requisitos mínimos:

• Windows 7, Windows 8.1, Windows 10, 32 o 64 bits
• Procesador de 500 MHz o mayor (Windows 10 necesita un procesador de 1 GHz)
• Mínimo 512 MB de memoria RAM (Windows 10 necesita un mínimo de 1 GB a 32 bits y 2 GB a 64 bits)
• Espacio para la instalación de 10 MB
• Puerto USB

Sensor fotoeléctrico PGS-D10 Azeheb 04002037

Sensor fotoeléctrico para su uso con temporizador digital Modelo AZB-30 USB.

DESCRIPCION:

• Montado en caja de plástico
• Portal con 43mm de apertura
• LED para puerta bloqueada
• Cable de conexión con 1,5 m de largo
• Portal con 43mm de apertura
• Varilla de montaje
• Tornillo de metal
• Mango con cabeza de plástico

Disparador electromagnético Azeheb 62001258

Conjunto de accesorios para uso del amplificador electromagnético en los experimentos de lanzamientos horizontales.

DESCRIPCION:

Composición:

• 01 cable de conexión roja 1m
• 01 cable de conexión negro 1m
• 01 electroimán con bornes
• 01 fuente conmutada 12V / 2A
• 01 tuerca plástica M5
• 01 tornillo con cabeza plástica m5x15
• 01 llave de encendido / apagado

Los productos que pueden utilizar estos sistemas son:

• 62001257 Rampa de lanzamientos horizontales Modelo AZB-533

Photogate timer lite Azeheb AZB-551

Versión compacta del cronómetro AZB-30.

Especialmente desarrollado para quien está en busca de una excelente relación costo-beneficio.

Con este cronómetro es posible realizar los principales experimentos que necesitan de medición de tiempo utilizando photogates.

Se debe especificar el número de sensores requeridos.

DESCRIPCIÓN:

Especificación técnica:

• Montado en gabinete metálico con dimensiones de (CxLxA) 115x61x35
• pantalla de 7 segmentos
• Precisión de 0,0001s
• Alimentación DC 12V / 2A
• Entrada para dos sensores
• Salida para bobina
• Control de tensión de salida para bobina
• 5 funciones
• 3 leds de control siendo 2 para indicación del funcionamiento de los sensores y 1 para indicación de la medición
• 2 teclas multifunción

Descripción de las funciones:

• [F1] Medición del tiempo entre la bobina y el prineiro y el segundo sensor (función utilizada en los experimentos de MRUV)
• [F2] Medición del tiempo entre dos sensores (función utilizada en los experimentos de MRU)
• [F3] Medición del tiempo de interrupción de dos sensores (función utilizada en los experimentos de colisiones)
• [F4] Medición del tiempo hasta pulsos en un sensor
• [F5] Medición del tiempo del período de oscilación de un péndulo

Composición (sin sensores):

• 01 Cronómetro Photogate Timer LITE
• 01 Fuente de alimentación DC 12V / 2A
• 01 Cable para bobina

Composición (con 2 sensores):

• 01 Cronómetro Photogate Timer LITE
• 01 Fuente de alimentación DC 12V / 2A
• 01 Cable para bobina
• 02 Sensores photogate PGS-D10

Volver arriba
Regresar a la página general de aparatos de Azeheb
Regresar a la página general física
Equipos Azeheb: acustica y ondas - Basic - electricidad - electromagnetismo - electrostática - física moderna - magnetismo - mecánica - óptica - termodinámica

Interruptor encendido / apagado Azeheb 62002169

Interruptor encendido / apagado montado en caja metálica con dos terminales de conexión y entrada para fuente de alimentación con conector P4.

Se utiliza para apagar y encender la fuente de alimentación y también puede funcionar como un interruptor on / off en circuitos eléctricos o para activar o apagar otros dispositivos.

DESCRIPCIÓN:

Características técnicas:

• El funcionamiento sólo en DC
• Tensión máxima (DC): 12V
• Máxima corriente continua (CC): 2A
• Tamaño (LxWxH) 95x30x22mm

Polea con radios y varilla metálica Azeheb 62001114

Polea con radios y varilla metálica para experimentos que requieren una polea de baja fricción.

DESCRIPCIÓN:

• Tiene mini rodamiento que reduce la fricción
• Masa reducida (4g), torna insignificante la inercia de la polea
• Varilla de 140 x Ø9mm
• Roldana de Ø50mm

Polea con radios y prensa Azeheb 62001113

Polea con radios con el clip para la fijación a las tablas.

DESCRIPCIÓN:

• Tiene mini rodamiento que reduce la fricción
• Masa reducida (4g), torna insignificante la inercia de la polea
• Prensa, con apertura de hasta 30mm, facilita el montaje y la alineación
• La altura de la roldana es ajustable
• Roldana de Ø50mm

Polea doble con radios Azeheb 62001115

Polea doble con radios para Máquina de Atwood.

DESCRIPCIÓN:

• 2 poleas con radios de baja fricción con micro rodamientos
• Conectadas por una varilla de aluminio de 120 x Ø9,3mm
• Distancia entre el centro de las roldanas de 207mm

Electroimán Azeheb 67001019

Electroimán con terminales y varilla de montaje. Adecuado para contener objetos de metal para realizar experimentos.

DESCRIPCIÓN:

Fabricado con 1.800 vueltas enrolladas en un carrete de nylon y soporte "L" para los terminales de conexión. También tiene un 12,7x120mm barra de metal (ØXC) para la fijación del electroimán.

Si usted quiere complementar sus laboratorios Winsco, con sensores y sistemas de adquisición de datos, verifique los siguientes vínculos:

• Laboratorios de Física con sensores Vernier
• Física para Bachillerato
• Principios de Física
• Física para Bachillerato AP
• Física Bachillerato Internacional
• Física para Universidad
• Principios de Física
• Mecánica
• Física Nuclear
• Física de Ondas
• Sonido
• Magnetismo
• Electricidad
• Óptica
• Luz
• Termodinámica
• Fisica Moderna

• Laboratorios de Ingeniería con sensores Vernier

• Interfaz LabQuest
• Kits de física
• Pivot
• Software
• Sensores Vernier para adquisición de datos
• Cómo licenciar su software o libros de experimentos de Vernier?
• Descargar catálogos de Vernier en PDF
